Prototip üretimi, “üretilmiş bir numune” çıkarmaktan fazlasıdır: karar üretme mekanizmasıdır. Bir prototip; tasarım niyetini, üretilebilirliği, tolerans yönetimini ve fonksiyon beklentisini aynı anda sınar. Bu yüzden prototip doğrulama süreci yalnızca test yapmak değildir; testin hangi soruya cevap verdiğini, verinin hangi kriterle “kabul/ret”e dönüşeceğini ve revizyonların nasıl kontrol edileceğini tanımlayan sistemdir.
Bir prototip projede en pahalı hata; hatanın kendisi değil, hatayı tanımlayamamaktır. “Çalışmadı” demek kolaydır; ama neden çalışmadığını izole edemediğinizde revizyonlar rastgeleleşir, zaman uzar, maliyet artar. İyi kurgulanmış prototip doğrulama süreci, revizyonu “kontrollü öğrenme”ye çevirir: hipotez kurulur, test edilir, ölçülür, raporlanır, karar verilir.
Test, veri üretir. Doğrulama, veriyi gereksinime göre değerlendirir. ürün validasyonu ise daha yukarıdan bakar: ürün/prototip gerçek kullanım senaryosunda hedeflenen işi karşılıyor mu?
Bu ayrım netleştiğinde prototip doğrulama süreci içinde herkes aynı dili konuşur. Özellikle karmaşık montajlarda, bir parçanın tek başına “uygun” olması yetmez; karşı parça, bağlantı elemanı, montaj torku, sıcaklık, titreşim gibi değişkenlerle birlikte uygun olmalıdır.
Fonksiyonel prototip testi genellikle iki tuzağa düşer: ya “gösterim” seviyesinde kalır ya da aşırı kapsam yüzünden sonsuza uzar. Doğru yaklaşım; fonksiyonu ölçülebilir parametrelere indirgemek ve test koşullarını standardize etmektir.
Örnek: Bir mekanizmanın çalışması “dönüyor” diye geçiştirilemez. Dönme torku, çevrim sayısı, yağlama koşulu, sıcaklık aralığı ve tolerans sapmaları fonksiyonun parçasıdır. prototip doğrulama süreci içinde fonksiyonel test için şu iki soru net yazılmalıdır:

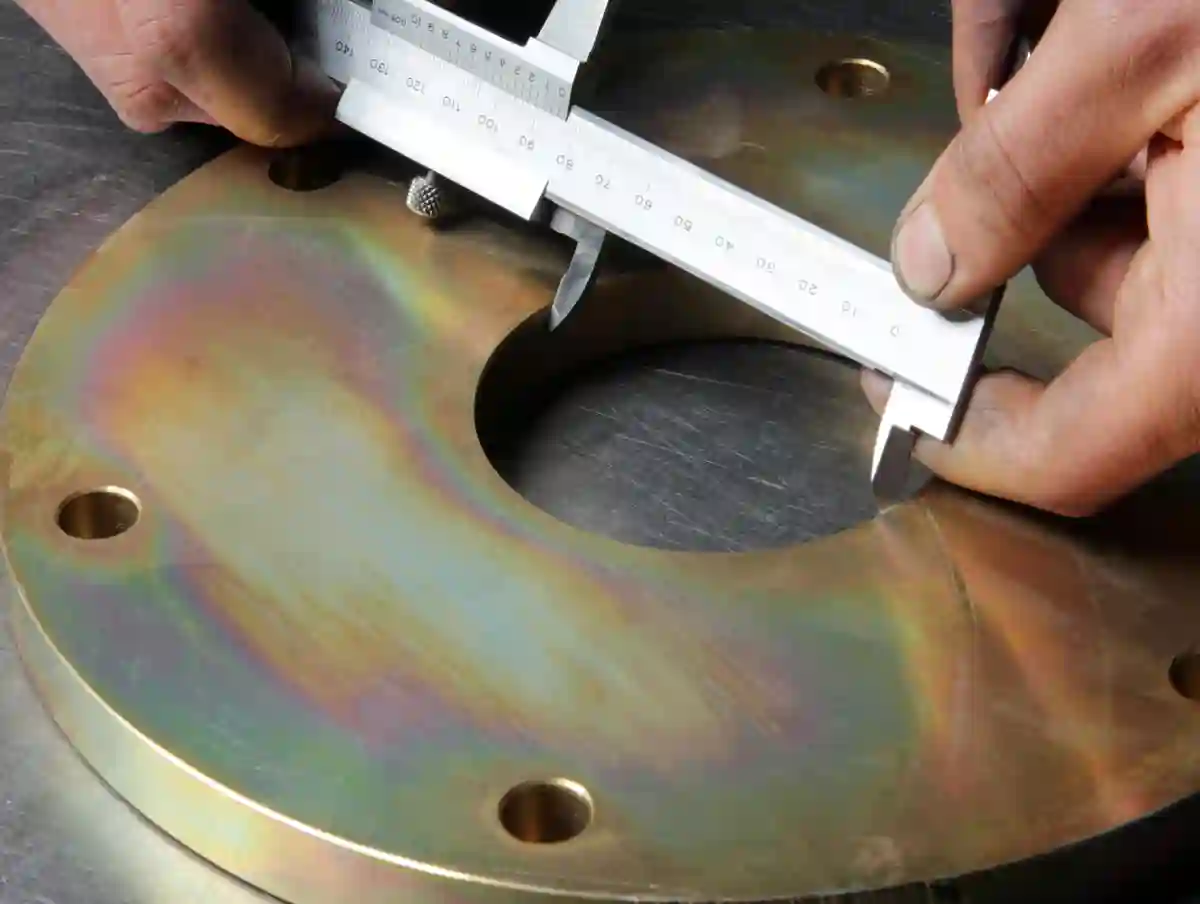

Her prototipi “tam ürün” gibi üretmek pahalıdır. Erken aşamada test amaçlı parça üretimi, kritik bölgeyi izole ederek hem daha hızlı öğrenme sağlar hem revizyon maliyetini düşürür.
Bu yaklaşım, prototip doğrulama sürecinin “risk bazlı” ilerlemesini sağlar: en büyük belirsizliği önce kapatırsınız.
Prototipte ölçüm, “son kontrolde birkaç ölçü” değildir; karar üretimidir. Ölçülemeyen özellik doğrulanamaz. Bu nedenle ölçüm yöntemi ve izlenebilirlik kritik hale gelir. Türkiye’de kalibrasyon/metroloji perspektifi için TSE Kalibrasyon Hizmetleri referans sayfasını inceleyebilirsiniz.
Akreditasyonlu laboratuvar/kuruluş araması için TÜRKAK ASİST akredite kuruluş arama sayfasını ziyaret edebilirsiniz.
Prototipte en büyük avantaj, üretim altyapısının ölçüm ve proses kontrol ile birlikte düşünülmesidir. AYMAKSAN’ın prototip yaklaşımını hizmet perspektifinde görmek için Prototip Üretim & Ar-Ge Desteği sayfasını inceleyebilirsiniz.
Prototip projelerinde hız, “çok test yapmakla” değil “doğru testleri doğru sırayla yapmakla” gelir. Bu yüzden pratik bir çerçeve gerekir: 1 sayfalık test planı. Bu plan, prototip doğrulama süreci boyunca ekibin ortak sözleşmesi gibi çalışır.
Burada ürün validasyonu hedefi tek cümle yazılır: “Bu prototip, şu koşullarda şu performansı sağlayacak.”
“Kabul edilir” yerine: “X ölçüsü 0,02 mm içinde; yüzey Ra ≤ Y; Z çevrim sonunda sapma ≤ …” gibi net sınırlar. Bu netlik, prototip revizyon süreci tartışmalarını “yorum”dan çıkarır, “veri”ye bağlar.
Aynı değeri farklı yöntemle ölçerseniz farklı sonuç alabilirsiniz. Prototipte bu risk büyüktür. prototip doğrulama süreci içinde her kritik ölçü için:
netleşir.
Prototip “tam parça” olarak üretildiğinde hatanın kaynağını bulmak zorlaşır. test amaçlı parça üretimi, değişkenleri azaltır. Doğrulama sırası genelde şöyle daha sağlıklı olur:
Bu akış, prototip doğrulama sürecini “tek seferde mükemmel” hedefinden çıkarıp “planlı ilerleme”ye sokar.
DFM, prototipten önce yapılan en ucuz doğrulamadır. Tolerans gereksiz sıkı mı? Ölçülebilir mi? Bağlanabilir mi? Takım erişiyor mu? Bu sorulara “evet” demeden prototip basmak, prototip revizyon sürecini şişirir.
DFM’de pratik bir kural: “Üretim için kritik olan her detay, ölçüm için de kritiktir.” Ölçemediğiniz tolerans, doğrulayamadığınız risktir.
Proses içi kontrol; prototipte zaman kazandıran küçük ama etkili rutinlerdir:
Bu yaklaşım, prototip doğrulama süreci içinde “final kontrolde sürpriz” ihtimalini azaltır. Prototip/özel parça içeriklerinin merkezine dönmek için Özel Parça İmalatı Blog sayfasına göz atın
Prototipte ölçüm, “parça bittiğinde” yapılacak bir iş değil; üretim sırasında karar üreten bir araçtır. Ölçüm stratejisi yanlış kurulursa ya gereksiz retler oluşur ya da kritik sapmalar gözden kaçar. Bu nedenle prototip doğrulama süreci içinde ölçüm; metod, fikstür, referans yüzey ve raporlama standardıyla birlikte ele alınır.
KÖL, “hepsini ölçelim” yaklaşımını engeller. Kritik ölçüler; fonksiyonu, montajı veya güvenliği etkileyenlerdir. Prototipte KÖL’ü doğru seçmek, doğrulama süresini kısaltır.
Toleransınız 0,02 mm ise ölçüm belirsizliğiniz bu değere çok yakın olamaz. Aksi halde sonuç “yoruma” döner. Bu noktada metroloji yaklaşımı devreye girer; TSE’nin metroloji/kalibrasyon vurgusu bu mantığı destekler.
Prototip onay süreci genellikle ölçüm raporuna bakarak karar verir. Bu rapor; sadece değerleri değil, bağlamı da taşır. Sağlam bir rapor standardı:
Bu format, prototip doğrulama süreci boyunca “aynı sorunu tekrar yaşama” riskini düşürür.
Prototip projelerinde en büyük zaman kaybı, testlerin “çok” olmasından değil; testlerin yanlış sırada ve belirsiz hedefle yapılmasından kaynaklanır. Bu yüzden ölçüm raporu standardı oturduktan sonra bir sonraki adım, test kapsamını az ama etkili hale getirmektir. Buradaki amaç, sahada arızaya veya montaj sorununa dönüşme ihtimali yüksek noktaları erkenden kapatmaktır. Böyle ilerlediğinizde hem süre kısalır hem de revizyon tartışmaları “yorum” yerine “kanıt” üzerinden yürür.
CTQ (Critical to Quality) listesi; parçanın fonksiyonunu, montaj uyumunu veya güvenliğini doğrudan etkileyen özelliklerin kısa ve net dökümüdür. Örneğin yataklama çapı, konum toleransı, oturma yüzeyi, diş formu, sızdırmazlık kanalı ya da yüzey pürüzlülüğü kritik olabilir. CTQ oluştururken pratik bir kural iş görür: “Bu özellik saparsa, ürünün işlevi bozulur mu veya montajda zorlanma olur mu?” Cevap “evet” ise CTQ’ya girer. Böylece testler; tüm ölçüleri taramak yerine, gerçekten karar verdirecek ölçülere odaklanır.
CTQ belirlendikten sonra, hangi testin önce yapılacağı risk matrisiyle seçilir. En basit haliyle iki eksen yeterlidir: olasılık (sapma ihtimali) ve etki (sapmanın sonuç maliyeti). Etkisi yüksek ve olasılığı yüksek noktalar ilk sıraya gelir. Bu sıraya göre testler kurgulanınca, “parça güzel görünüyor ama kritik yerde kaçırmışız” sürprizleri azalır. Ek olarak, maliyeti yüksek testleri (dayanım/çevrim) en sona bırakmak yerine, önce düşük maliyetli ölçüm ve montaj doğrulamalarıyla riskleri küçültmek gerekir.
Tek bir parçada bile test sonuçlarını oynatan çok değişken vardır: bağlama yönü, fikstür rijitliği, takım aşınması, ölçüm referansı, ortam sıcaklığı, yağlama miktarı… Bu yüzden testleri “standardize etmeden” yapılan yorumlar çoğu zaman yanıltır. Standardizasyonun amacı, farklı denemelerde sadece “tasarladığınız değişkenin” etkisini görmektir; geriye kalan her şeyi kontrol altına almaktır.
Prototipte tekrarlanabilirlik, çoğu zaman fikstür kalitesiyle belirlenir. Parça her seferinde farklı bastırılıyorsa, ölçü sapması “parçadan” değil “bağlamadan” gelir. Bu nedenle bağlama yüzeyleri, referans alınan datum’lar ve sıkma torku standart hale getirilmelidir. İyi bir uygulama: ilk parça üzerinde datum yüzeyleri işaretleyip aynı referansla ölçmek; fikstürün rijitliğini, özellikle ince cidarlı bölgelerde arttırmaktır. Ayrıca fikstür değiştiğinde rapora not düşmek gerekir; çünkü farklı fikstür, farklı sonuç demektir.
Bazı prototiplerde “oda sıcaklığı” bile sonuçları değiştirir. Özellikle hassas toleranslarda, ölçümün yapıldığı ortam ve parçanın termal dengesi önemlidir. Aynı şekilde titreşim, yüksek devir operasyonlarında yüzey kalitesini etkileyebilir. Yağlama/soğutma değişimi ise hem takım ömrünü hem yüzey pürüzlülüğünü farklılaştırır. Bu nedenle test öncesi kısa bir “koşul kontrol listesi” uygulanması önerilir: ortam sıcaklığı aralığı, yağlama türü/miktarı, parça bekleme süresi, ölçüm öncesi temizlik prosedürü. Bu küçük disiplin, gereksiz revizyonları ciddi biçimde azaltır.
İyi rapor; tek başına ölçüm değerlerini değil, o değerleri üreten bağlamı da taşır. Bu yüzden ölçüm raporunun hemen ardına “veri paketi” yaklaşımı eklenmelidir. Veri paketi, farklı ekiplerin (tasarım, üretim, kalite) aynı dosya üzerinden karar vermesini sağlar.
Minimum veri paketi üç katmandan oluşur: (1) malzeme bilgisi (sertifika/lot, varsa ısıl işlem), (2) proses bilgisi (operasyon sırası, takım/parametre, bağlama notları), (3) ölçüm bilgisi (metod, cihaz, sonuç, tarih). Bu yapı sayesinde “neden sapma oldu?” sorusu tek mail zincirinde kaybolmaz; doğrudan veriye bağlanır. Özellikle aynı parçayı farklı zamanda ürettiğinizde, lot veya takım değişimi etkisini hızlıca görürsünüz.
Prototip projelerinde zaman kazandıran en pratik yöntem, karar kapıları oluşturmaktır. Örneğin:
Bu kapılar, ekibin “tamam mı devam mı?” tartışmasını kısaltır. Ayrıca her kapının çıktısı net olduğu için, sonraki testlere gereksiz para harcanmaz.
Revizyon yönetiminde en sık hata, aynı anda birden fazla şeyi değiştirmektir. Böyle yapıldığında hangi değişikliğin işe yaradığını bilemezsiniz. Bu da revizyon sayısını artırır.
Tek değişken kuralı şudur: Bir revizyonda mümkünse yalnızca bir kritik parametreyi değiştirin (örneğin sadece bağlama yönü veya sadece bir tolerans). Sonra testi tekrar edin ve sonucu net görün. Eğer aynı anda toleransı değiştirip takım yolunu değiştirip malzeme lotunu da değiştirirseniz, iyileşmenin kaynağı belirsiz kalır. Bu belirsizlik, proje takvimini uzatan görünmez maliyettir.
Revizyonların “anlık karar” yerine kayıt altına alınması; ekip içi iletişimi hızlandırır. ECR (Engineering Change Request) talebi, ECO (Engineering Change Order) ise uygulanmış değişiklik kaydı olarak düşünülebilir. Her kayıtta şu kısa bilgiler yeterlidir: değişen özellik, hedeflenen etki, etkilediği test/ölçüm, sorumlu kişi, tarih. Bu disiplin oturduğunda, ileride benzer projelerde “hangi revizyon işe yaradı?” sorusuna dakikalar içinde yanıt verirsiniz.
Ölçü uygun ama fonksiyon sorunluysa; sorun çoğu zaman tolerans zinciri, yüzey durumu veya montaj koşuludur. Fonksiyon iyi ama ölçü sapıyorsa; seri üretimde risk büyüktür. Bu nedenle fonksiyon testlerinin çıktısı, ölçümle birlikte yorumlanmalıdır.
Pratik bir bağ:
Bu yaklaşım prototip doğrulama sürecini “iki ayrı dünya” olmaktan çıkarır.
Ürün validasyonu, prototipin yalnızca teknik resme değil; kullanım senaryosuna da uyduğunu gösterir. Çoğu projede validasyonun fark yarattığı yer şudur: “kullanıcı hatası”, “bakım senaryosu”, “montaj toleransı” gibi gerçek hayat değişkenleri.
TÜBİTAK’ın Teknoloji Hazırlık Seviyeleri (THS) dokümanında prototipin entegre edilip test ile doğrulanmasına dair tanımlar, validasyon mantığını konumlandırır.
Metroloji/kalibrasyon temeli için: Prototipte “ölçemediğini doğrulayamazsın” yaklaşımını TSE Kalibrasyon Hizmetleri çerçevesi netleştirir. Akreditasyonlu kuruluş aramak için: ölçüm/deney altyapısı seçerken TÜRKAK ASİST akredite kuruluş arama ekranı pratik bir başlangıç sağlar. Ölçüm ve raporlama tarafını derinleştirmek için Prototip Üretiminde Kalite Kontrol ve Ölçüm Süreçleri</span> sayfasını inceleyebilirsiniz.
Revizyon, prototipin doğal parçasıdır. Sorun revizyon yapmak değil, revizyonu yönetememektir. prototip revizyon süreci doğru kurgulanırsa her revizyon; hipotez > test > ölçüm > karar zinciriyle ilerler. Aksi halde revizyon; “acil düzeltme” kültürüne dönüşür.
Bu sınıflama, prototip doğrulama süreci içinde “hangi test tekrar?” sorusuna net cevap verir.
Revizyon matrisi, basit ama etkili bir kontrol mekanizmasıdır. Mantık şu alanları kapsar:
Bu yöntem prototip onay süreci için de tek “gerçek” kaynağı oluşturur: herkes aynı tabloya bakar.
Her revizyondan sonra “her şeyi baştan” yapmak verimsizdir. Test tekrarı; revizyonun etkilediği risk alanlarına odaklanmalıdır.
Bu yaklaşım, prototip doğrulama süreci maliyetini kontrol ederken güveni korur. Revizyonların üretim parametrelerine etkisini sahada daha net görmek için Özel Talaşlı İmalat sayfasını inceleyebilirsiniz.
Prototip onayı, “parça güzel çıktı” demek değildir; riskin kabul edildiğini ve seri üretim için kontrol planının hazır olduğunu gösterir. Bu nedenle prototip onay süreci kapanışında şu çıktılar net olmalıdır:
Bu set tamamlandığında prototip doğrulama süreci “kurumsal hafıza” üretir: aynı tip projelerde hız artar.
Seriye geçmeden önce küçük bir pilot parti, proses stabilitesini görmenin en hızlı yoludur. Burada test amaçlı parça üretimi yaklaşımı tekrar devreye girer: amaç “adet” değil “trend” görmektir.
Pilot sonuçları, prototip doğrulama süreci kapanış raporunda “seri riskleri” bölümünü somutlaştırır.
Pilot üretim, seri üretime geçmeden önce prosesin stabilitesini ve tekrarlanabilirliğini küçük bir partiyle doğrulayan kritik adımdır. Bu aşamada test amaçlı parça üretimi, yalnızca “adet çıkarmak” için değil; ölçü dağılımını, takım aşınma eğilimini ve bağlama kaynaklı sapmaları trend olarak görmek için yapılır. Kritik ölçüler belirli aralıklarla kontrol edilerek proses içi kontrol noktaları netleştirilir; yüzey kalitesi ve montaj uyumu tekrar tekrar doğrulanır. Böylece prototip doğrulama süreci kapanışında seri öncesi riskler somut verilerle yönetilir, fire ve yeniden işleme oranı düşer.
Ürün validasyonu kapanışı; prototipin kullanım senaryosunda hedeflenen fonksiyonu karşıladığını gösterir. Bu noktada THS/TRL perspektifi, prototipin entegrasyonu ve test ile doğrulanması kavramlarını çerçeveler.
Ürün validasyonu kapanışı, prototipin sadece laboratuvar koşullarında değil; gerçek kullanım senaryosunda da hedeflenen performansı sürdürebildiğinin kanıtlandığı aşamadır. Bu noktada yük, çevrim, sıcaklık, titreşim ve montaj varyasyonları gibi saha değişkenleri kontrollü biçimde simüle edilir; ölçüm ve fonksiyon sonuçları tek bir karar dosyasında toplanır. Özellikle servis/bakım senaryoları ve kullanıcı kaynaklı olası sapmalar değerlendirilerek kabul kriterleri netleştirilir. Böylece prototip doğrulama süreci kapanış raporu, seri üretime geçişte “ne onaylandı, hangi sınırlar geçerli” sorularına net yanıt verir ve beklenmedik geri dönüşleri azaltır.
